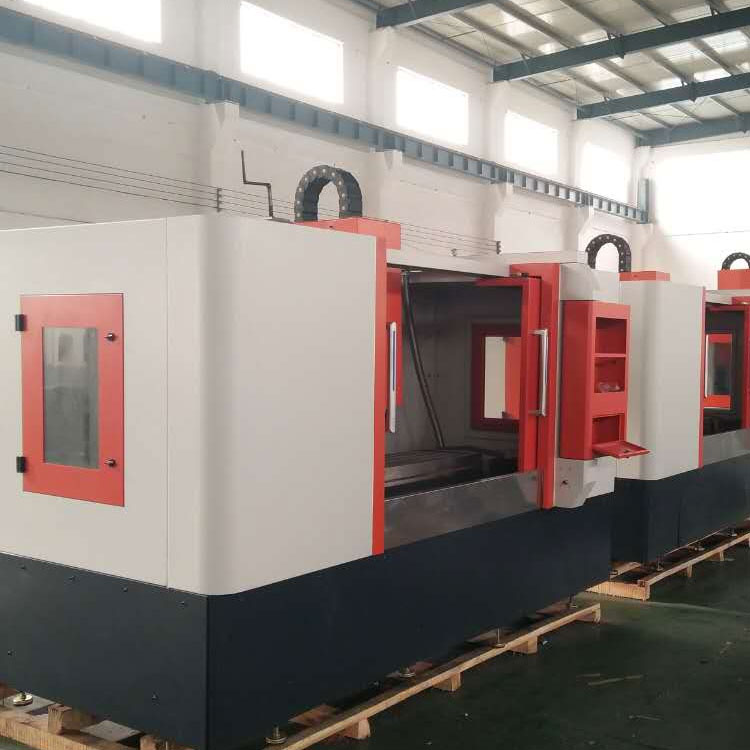

主要技术参数 | VMC1060L两线轨立式加工中心 |
行程参数 | |
X | 1000mm |
Y | 600mm |
Z | 620mm |
主轴端面至工作台面距离 | 120-750mm |
主轴中心至立柱导轨面距离 | 675mm |
工作台参数 | |
工作台尺寸 | 1100×600mm |
工作台大承重 | 900kg |
T型槽尺寸 | 5×18×120mm |
进给参数 | |
X轴快速移动速度 | 24m/min |
Y轴快速移动速度 | |
Z轴快速移动速度 | 12m/min |
进给移动速度X、Y、Z | 1-8m/min |
三轴伺服电机扭矩 | 18/18/23 N.m |
主轴参数 | |
主轴连接方式 | 同步带 |
主轴锥度 | BT40-150 |
主轴转速范围 | 8000rpm |
主轴电机功率 | （交流伺服）11kW |
刀库参数 | |
刀库容量 | 24 qty |
大刀具尺寸 | Φ350/250mm/Φ150 |
大刀具重量 | 8kg |
精度 | |
定位精度（JIS标准） | ±0.01/300mm |
重复定位精度（JIS标准） | ±0.008mm |
外形及重量 | |
外形尺寸 | 2780×2450×2700mm |
整机重量约 | 7200kg |
二．标准配置
序号 | 品名 | 规格 | 制造商 | 产地 |
1 | 数控系统 | FANUC | 发那科 | 中国 |
2 | 滚珠线轨 | HGH45CA | 上银 | 中国台湾 |
3 | 滚珠丝杆(C3级） | FD4012 | 启尖 | |
4 | 丝杆轴承 | 30TAC62BDDGCl OPN7A | FAG | 德国 |
5 | 主轴单元 | BT40-150--8000rpm | 丹铨 | |
6 | 打刀缸 | 4.5T | 亚德客 | |
7 | 刀库 | 圆盘式BT40-24T | 冈田 | |
8 | 内防护 | n/a | 海东 | |
9 | 丝杠锁紧螺母 | YSFM30*1.5P | 盈锡 | |
10 | 联轴器 | SFC-080DA-25-35 | 瑞迪 | 合资 |
11 | 容积式分油器 | CLC-1-2L-206 | 傅恒 | |
12 | 气动元件 | |||
13 | 电器 | 施耐德 | 法国 | |
14 | 外防护 | 台海 |
四、机床的随机附件
序号 | 名称 | 规格或标记 | 数量 |
1 | 弹簧夹头刀柄 | BT40-QH2.90 | 1 |
2 | 卡簧 | 6，8，10，12，16，20 | 各1 |
3 | 拉钉 | 50BT1-MAS403 | |
4 | 一字槽螺钉旋具 | GB143 2 Ym-I-100x7 | |
5 | 十字槽螺钉旋具 | GB143 3 Sm-I-100x5 | |
6 | 内六角扳手 | 3.4.5.6.8.10 | |
7 | 专用垫铁 | 120mm | 6 |
三．机床运行环境及检测要求
1.机床工作环境
机床工作环境好坏，对保证机床性能和正常工作有着直接的关系，如果温度过高会造成数控系统中控制机构失灵或出现故障；温度过低又会使润滑系统和液压系统工作条件恶化造成机床故障或损坏机床零件。我们建议该机床在以下条件下使用：
机床应放置于室内且干燥的环境中。机床基础按照机床地基要求进行制作。
电源电压：额定电源电压AC380V，电压波动范围－10～＋10%，电源频率：50Hz±1Hz。超出此范围用户需自行购买稳压电源。
环境空气温度：5℃～40℃范围内；且24h平均温度应不超过35℃。
湿度：高温度40℃，相对湿度不超过35%，且湿度变化不引起冷凝。
空气中粉尘浓度不得大于10mg/m3,不得含酸、盐和腐蚀气体。
气源压力：0.5-0.7Mpa
气源流量：350L/min
机床安装要远离振源、热源。机床安装所在厂房内的动力要在0.5G以下(G为重力加速度)。
2.机床检测要求
机床检测时,检测仪器,检测工具应在检测环境中放置足够的时间,使它们处于等温状态,检测时还应避免气流,日晒或外部热流等因素的影响,对机床位置精度的评定环境温度以20℃为准,但一般应符合下列条件。
环境温度15℃～25℃。
检测前机床应在检测环境中等温不少于12h。
机床占有空间任意的温度梯度不超过0.5℃/h 。
